Institutional-Spray |

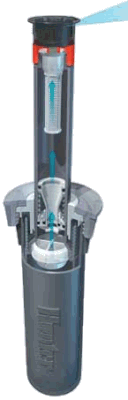

Regulador de presión interno Máxima eficacia a cualquier nivel de presión de entrada |
||
Construcción de tapa y cuerpo reforzado Diseño reforzado estriado que soporta las condiciones más severas |
||
Junta limpiadora hermética, multi-funcional y activada bajo presión
|
||
Pistón desembragable para un alineamiento rápido Puede efectuar ajustes mientras el difusor está operando |
||
Vávula anti-drenaje opcional, instalada de fábrica para desnivel de hasta 3,0 m Elimina problemas por encharcamiento en las zonas bajas |
||
Pistón desembragable para un alineamiento rápido Puede efectuar ajustes mientras el difusor está operando |
||
Un muelle reforzado |
||
Innovador diseño del tapón Permite controlar la trayectoria del chorro cuando se purga |
||
Toma lateral de 0.5 pulgadas en modelos de 15 cm y 30 cm La instalación idónea para difusores de profundidad |
||
Compatibilidad con todas las toberas de rosca hembra Acepta toberas ajustables, toda la amplia gama de toberas Hunter y de todas las principales marcas |
MODELOS INST-00 – Aéreo INST-04 – Emergente 10 cm INST-06 – Emergente 15 cm INST-12 – Emergente 30 cm DIMENSIONES |
|||||||
|
|
|
|
ESPECIFICACIONES Intervalo de presiones recomendada: 1.0 a 4.7 bares; 103 a 689 kPa Junta autolimpiante: por debajo de 0.7 bares; 68 kPa el flujo de agua que sale por la junta autolimpiante es limitado a 0.02 m3/h; 0.4 l/min (0.1 GPM). Por encima de 0.7 bares; 68 kPa el flujo de agua de salida de la junta autolimpiante es cero (estanco) Tasa de precipitación: aproximadamente 38 mm/h |
OPCIONES Válvula de antidrenaje opcional que evita el drenaje no deseado hasta desniveles de 3 m. Los modelos "CV" incorporan la válvula antidrenaje de serie. Cubierta de goma negra instalada en el terreno Cubierta de cierre rápido para identificación de agua no potable instalada en el terreno Tapa identificativa de agua no potable instalada en el terreno, con "Válvula de Retención" sellada sobre la tapa para mejor identificación |
|
Ejemplo: INST - 06 - CV - 15H | ||||
Modelo | Altura Emergente | Opciones | Series de Toberas | Trayectoria |
INST = Institucional Spray (Regulador de presión montado en la fábrica) |
00 = Fijo 04 = 10 cm 06 = 15 cm 12 = 30 cm |
CV = Válvula antidrenaje instalada de fábrica (Solamente para modelos emergentes) CV-R = Tapa identificativa de aguas no potables instalada de fabrica |
7 = 7 Series 10 = 10 Series 12 = 12 Series 15 = 15 Series 17 = 17 Series* |
A = Ajustable Q = Cuarto H = Medio F = Completo |
(*) 17 series disponibles en sector ajustable y en un cuarto de circulo solamente |
|
